KHC气动平衡器结构部件

所属分类： 新闻中心 发布时间： 2021-08-23

我们利用图解来介绍下韩国KHC气动平衡器结构部件，同样KHC气动平衡器组成部件控制阀、控制手柄及吊钩等可单独订购。

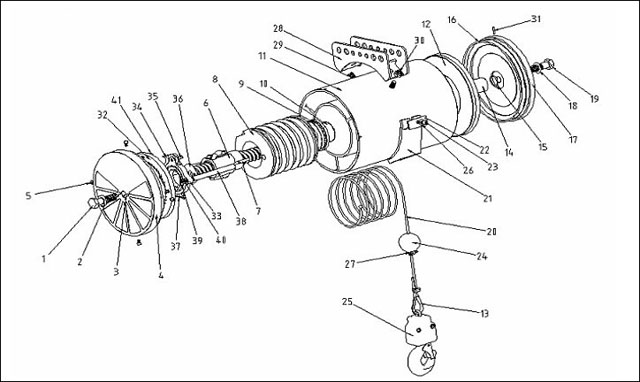

KHC气动平衡器结构部件图解：

KHC气动平衡器结构部件名称：

序号 型号 描述 数量   序号 型号 描述 数量
1 KAB-000-1001 螺栓(端盖B) 1   22 KAB-160-1024 导向板 1
2 KAB-000-1002 垫片 2   23 KAB-160-1025 内六角螺钉 1
3 KAB-000-1003 垫圈插销 2   24 KAB-000-1026 停止球 1
4 KAB-160-1004 端盖(B) 1   25 KAB-000-1027 挂钩组件 1
5 KAB-000-1005 内六角螺钉 4   26 KAB-160-1028 弹簧垫圈 1
6 KAB-000-4000 滚珠螺杆组件 1   27 KAB-000-1029 U型夹子 1
7 KAB-000-1009 滚珠螺杆固定销 1   28 KAB-160-1031 支撑架组件 1
8 KAB-000-1010 丝鼓 1   29 KAB-160-1035 螺栓 2
9 KAB-000-1011 推力轴承 1   30 KAB-160-1036 固定螺帽 2
10 KAB-000-1012 轴承承托 1   31 KAB-160-1037 垫片
11 KAB-100-1013 筒体组件 1   32 KAB-160-7001 (防倒转)棘齿轮 5
12 KAB-160-1014 活塞组件 1   33 KAB-160-7002 制动转子 1
13 KAB-000-1015 钢丝绳保护导向 1   34 KAB-160-7003 制动转杆 1
14 KAB-000-1016 滚珠螺帽 1   35 KAB-000-7004 插销 1
15 KAB-000-1017 O型圈 1   36 KAB-000-7005 轴承承托 1
16 KAB-000-1018 O型圈 1   37 KAB-000-7006 弹簧 1
17 KAB-000-1019 端盖(M) 1   38 KAB-000-7007 制动杆 1
18 KAB-000-1020 垫片 2   39 KAB-000-7008 轴承 1
19 KAB-000-1021 螺栓(端盖M) 1   40 KAB-000-7009 吹气螺孔 2
20 KAB-000-1022 钢丝绳 1   41 KAB-000-7010 内六角螺钉 4
21 KAB-000-1023 钢丝绳导向槽 1

注：参数若有改动恕不另行通知，请与我公司销售联系
